PONTE H DUPLO - DRIVER TB6612FNG

Código: CB5-G10 Marca: Importado

R$ 19,00

Qtde: COMPRAR Disponibilidade: Imediata Aproveite! Restam apenas 10 unidades

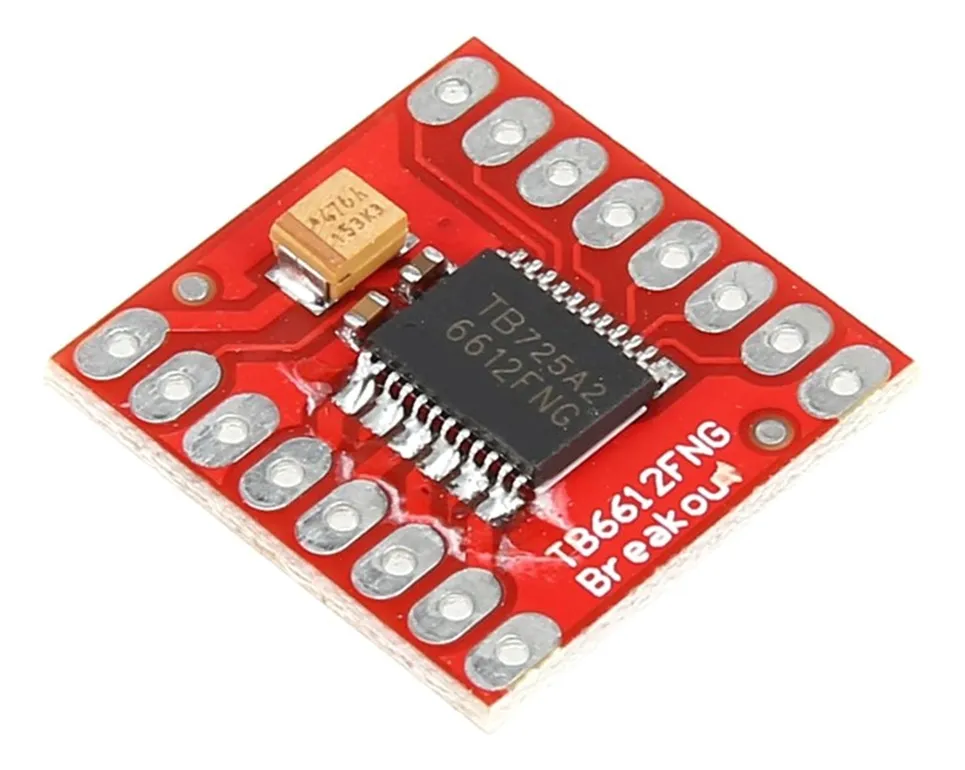

DRIVER TB6612FNG DUPLO PONTE H

O Driver TB6612FNG Duplo Ponte H é um módulo compacto e eficiente para controle de motores DC e motores de passo bipolares. Baseado no circuito integrado TB6612FNG, oferece maior eficiência em relação aos drivers convencionais, utilizando transistores MOSFET de baixa resistência interna para reduzir perdas de energia e aquecimento. Permite controlar até dois motores DC independentemente ou um motor de passo bipolar, com controle de velocidade via PWM e sentido de rotação por meio de microcontroladores como Arduino, ESP32, ESP8266, Raspberry Pi, PIC e outros.

Ideal para aplicações em eletrônica, robótica, automação, carrinhos robóticos, projetos com microcontroladores e desenvolvimento de protótipos.

Características

• Driver Duplo Ponte H baseado no CI TB6612FNG

• Controle de até 2 motores DC ou 1 motor de passo bipolar

• Controle de velocidade através de sinal PWM

• Compatível com níveis lógicos de 3,3V e 5V

• Alta eficiência com transistores MOSFET de baixa resistência

• Funções de avanço, reversão, frenagem e modo standby

• Proteção contra sobretemperatura e subtensão integrada

Especificações Técnicas

• Modelo: TB6612FNG

• Tipo: Driver Duplo Ponte H

• Tensão de alimentação dos motores (VM): 4,5V a 13,5V DC (15V máximo)

• Tensão lógica (VCC): 2,7V a 5,5V DC

• Corrente contínua: 1,2A por canal

• Corrente de pico: até 3,2A por canal

• Controle: PWM e sinais digitais

• Quantidade de canais: 2

• Compatível com motores DC e motores de passo bipolares

• Dimensões aproximadas: 21 x 20 x 5 mm

Aplicações

• Controle de motores DC

• Controle de motores de passo bipolares

• Robótica

• Carrinhos robóticos

• Automação residencial e industrial

• Projetos com Arduino, ESP32, ESP8266, Raspberry Pi, PIC e AVR

• Prototipagem e desenvolvimento de projetos eletrônicos

Conteúdo da Embalagem

01 Driver TB6612FNG Duplo Ponte H

Importante

Este módulo deve ser utilizado dentro dos limites de tensão e corrente especificados para garantir seu correto funcionamento. Para aplicações com motores de maior consumo, recomenda-se verificar a corrente de partida do motor e utilizar uma fonte de alimentação adequada. É necessário conectar corretamente a alimentação lógica e a alimentação dos motores, mantendo o aterramento (GND) em comum entre o driver e o microcontrolador.
