Descrição:

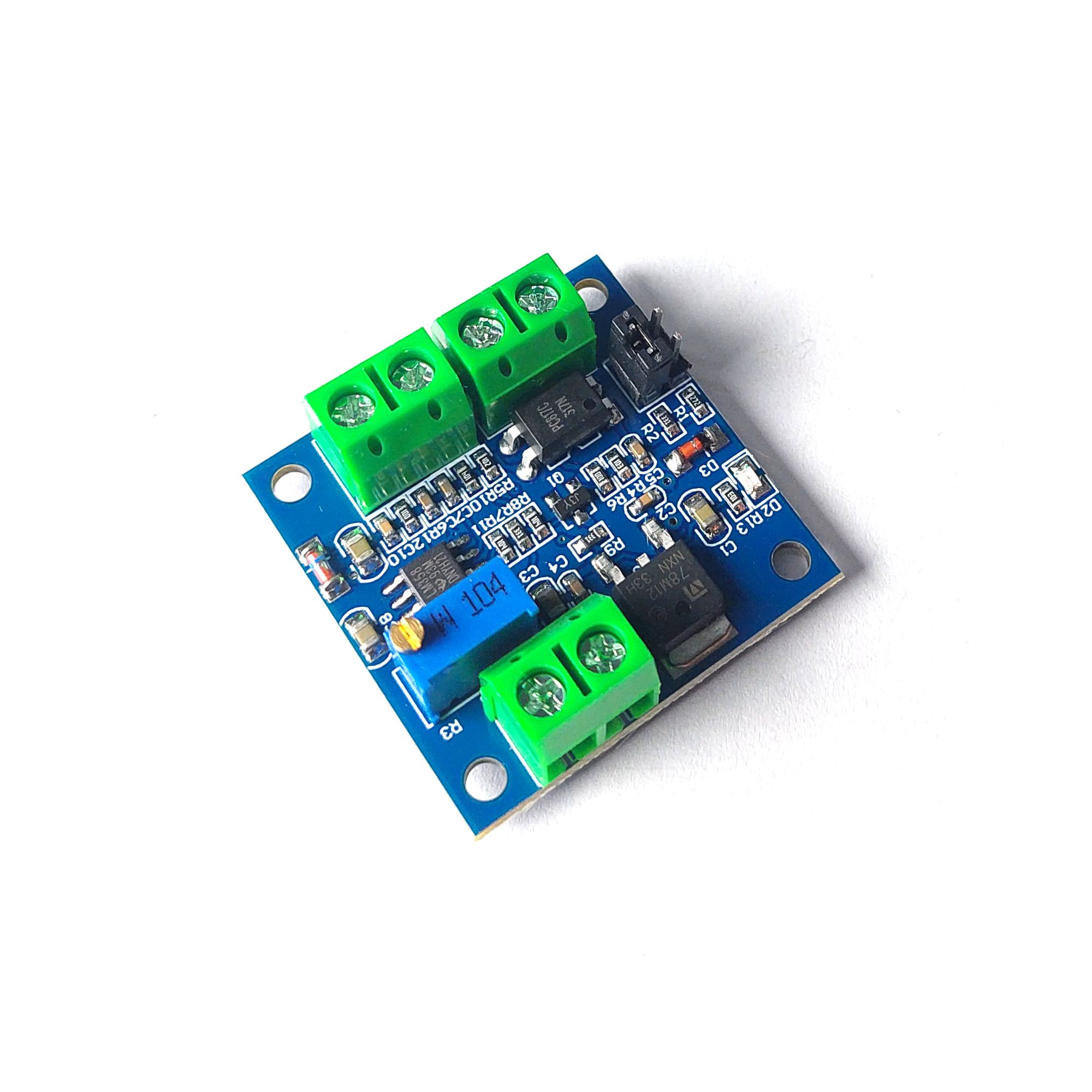

O Módulo Conversor de Sinal PWM para Tensão Analógica é uma placa baseada no amplificador operacional LM358 que tem como função realizar a conversão de sinais digitais PWM em sinais analógicos de 0V a 10V em corrente contínua. Este módulo pode ser utilizado em diversas aplicações como no controle de velocidade em inversores de frequência ou como uma interface com CLPs (Controlador Lógico Programável) e outras placas de controle industriais.
O Módulo Conversor de Sinal PWM para Tensão Analógica possui bornes que proporcionam uma maior agilidade e facilidade na hora de conectar fios à placa. A faixa de tensão de entrada pode ser selecionada através dos pinos localizados abaixo do R1 e R2 ao deixá-los em curto (verticalmente). Quando o R1 está em curto, a tensão de entrada será de 10V a 24V DC. Quando o R2 está em curto, a tensão de entrada será de 4,5V a 10V DC. A tensão de saída é ajustada através do potenciômetro trimpot presente no módulo.
| Especificações Técnicas |
| Modelo | LC-LM358-PWM2V |
| Tensão de alimentação | 12 a 30V DC |
| Tensão de entrada PWM | 4,5V a 10V DC (Jumper R2 fechado), 10V a 24V DC (Jumper R1 fechado) |
| Frequência de entrada PWM | 1KHZ a 3KHZ |
| Faixa de conversão PWM | 0% a 100% |
| Faixa de saída de tensão | 0V a 10V DC (Ajuste por potenciômetro) |
| Tolerância de erro | 5% |
| Dimensões | 33 x 32,8 x 12mm |
| Peso | 10g |
