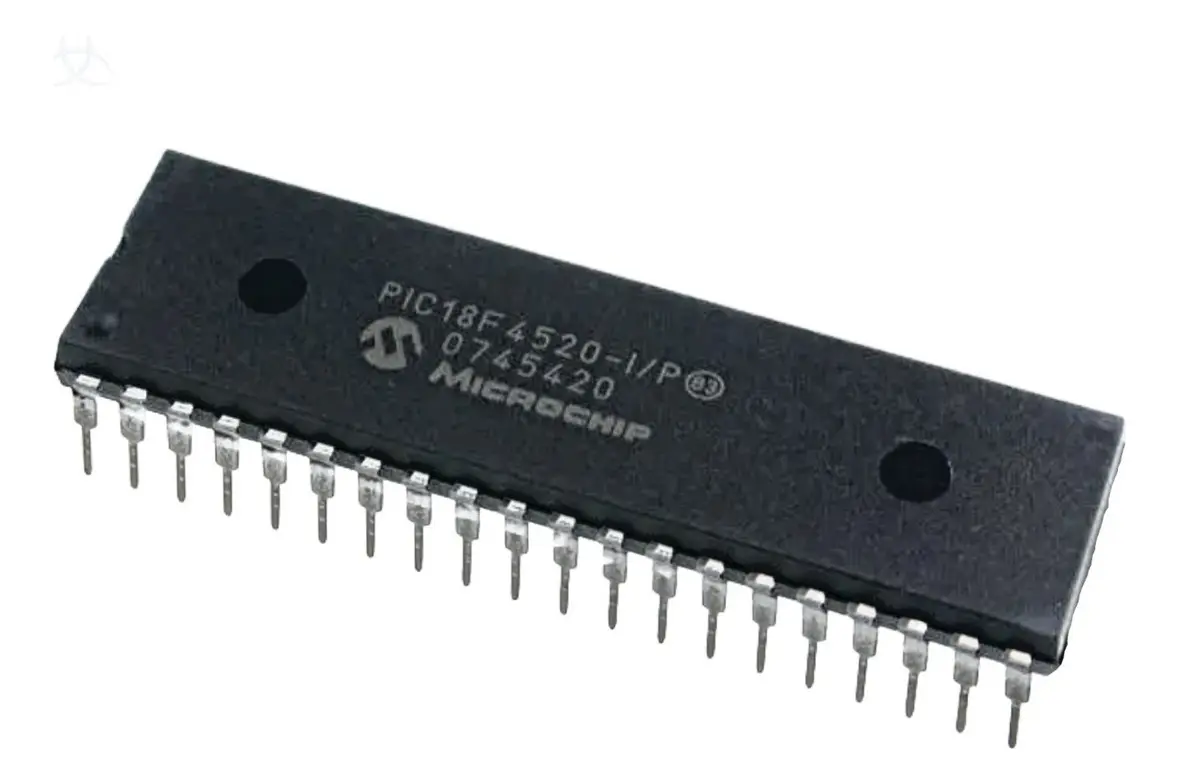

Circuito Integrado PIC18F4520-I/P – Microcontrolador 8 Bits DIP-40

O PIC18F4520-I/P é um microcontrolador de 8 bits da Microchip, amplamente utilizado em projetos de automação, controle embarcado, instrumentação, robótica e desenvolvimento de sistemas eletrônicos. Com arquitetura RISC de alto desempenho, oferece excelente capacidade de processamento, baixo consumo de energia e diversos periféricos integrados, tornando-se uma solução versátil para aplicações profissionais e educacionais.

O dispositivo possui 32 KB de memória Flash, 1,5 KB de RAM e 256 bytes de EEPROM, além de interfaces de comunicação USART, SPI e I²C, conversor A/D de 10 bits e múltiplos temporizadores. Encapsulado em DIP de 40 pinos, é ideal para montagem em soquetes, protoboards e placas de circuito impresso.

Características

• Microcontrolador de 8 bits de alto desempenho.

• Arquitetura RISC otimizada para linguagem C.

• Memória Flash regravável.

• EEPROM interna para armazenamento de dados.

• Interfaces de comunicação USART, SPI e I²C.

• Conversor Analógico/Digital (A/D) de 10 bits.

• Encapsulamento DIP-40 (Through Hole).

• Compatível com MPLAB X IDE e compiladores XC8.

Especificações

• Modelo: PIC18F4520-I/P.

• Fabricante: Microchip Technology.

• Arquitetura: 8 bits.

• Frequência máxima: 40 MHz.

• Memória Flash: 32 KB.

• Memória RAM: 1,5 KB.

• EEPROM: 256 bytes.

• Número de pinos: 40.

• GPIOs: 36 portas de entrada/saída.

• Tensão de alimentação: 2,0 V a 5,5 V.

• Conversor A/D: 10 bits com até 13 canais.

• Interfaces de comunicação: USART, SPI e I²C.

• Temporizadores: 4.

• Encapsulamento: PDIP-40 (Through Hole).

• Faixa de temperatura: -40 °C a +85 °C.

Aplicações

• Automação residencial e industrial.

• Controle de motores.

• Robótica.

• Instrumentação eletrônica.

• Sistemas embarcados.

• Aquisição de dados.

• Equipamentos de medição.

• Projetos educacionais e desenvolvimento de protótipos.

Conteúdo da embalagem

• 1x Circuito Integrado PIC18F4520-I/P.
